捷豹刻字机五代的 AAS II共有三种定位模式：四点定位模式、辅助定位模式，以及多重复制模式。注意：务必在您打印图档之前，先要通过 GCC CorelDRAW 插件在图档上做好标记点。若图档已经打印好了再用手工标记或直接画上标记点，则 GCC 刻字机无法识别。更多有关在软件中设置标记点的细节请参考附件“08_3 AIII_CorelDRAW 插件”、“08_4 AIV_Illustrator 插件”和“08_5 AV_GreatCut”。
        1 ． 四点定位模式：
为 AAS 的基本应用，定位系统会自动搜寻 4 个标记点，并精准切割位于标记点内的图档。
指令：Esc.D1;(XDist);(YDist):

Esc.D1；（X 坐标）；（Y 坐标）：

示意图：在图形的四个角作 4 个标记

      2 ． 辅助定位模式：
分别在图形四个角落标记点中央增加相应的辅助标记点，来提升切割精准度，适合大图档切割应用。指令：Esc.D2;(XDist);(YDist);(XStep);(YStep):

Esc.D2；（X 坐标）；（Y 坐标）；（X 轴辅助点间距）；（Y 轴辅助点间距）：

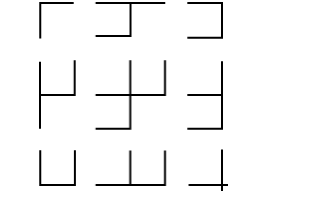

示意图：
X 方向间距 200~600 毫米，默认设置 300 毫米。
Y 方向间距 200~600 毫米，默认设置 300 毫米。

3. 多重复制模式：
此功能为大量图形切割用，AAS II 会自动将标记点内的图形个别搜寻并进行切割。因为每个图形都有各自的定位标记，所以能确保每张图的切割精准度。
指令：Esc.D3;(XCopies);(YCopies);(Space):
Esc.D3；（X 轴复制数量）；（Y 轴复制数量）；（复制间距）：

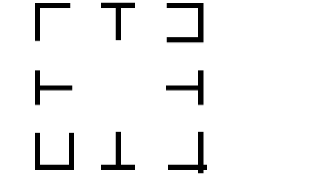

示意图：

    更多捷豹刻字机红外定位功能请联系我公司QQ82504811
