图王FC系列刻字机



切割机「FC8600系列」产品具备世界最高级的基本性能与彻底的使用便利性,可大幅提高生产率。

产品强化了回读功能,便于设定,与PC具有良好的兼容性,共配置5种规格产品,可广泛使用于各种类用途。

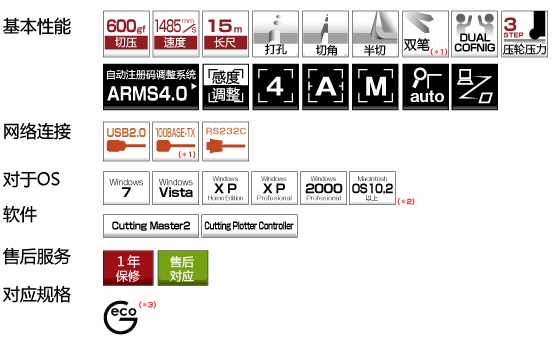

性能概要


(*1) 为选购产品。
(*2) Macintosh需配备附属软件「Cutting Master2」。
(*3) GRAPHTEC独有的RoHS对应标志。详细内容请参阅「WEEE指令、RoHS指令的体制」


该级别中性能最高的刻绘机

 首发的FC8600系列刻绘机,提供了更高的工作效率和更简单的使用方法

 该级别中最快的切割速度
 最快切割速度1485毫米/秒,提高了工作效率
 该级别中最高的切割力
 最高切割力5.88N(600gf),支持多种多样的应用。增加了可以切割材料的厚度
 超群的长尺寸走纸安定性
 保证15米的走纸精度(* 1)

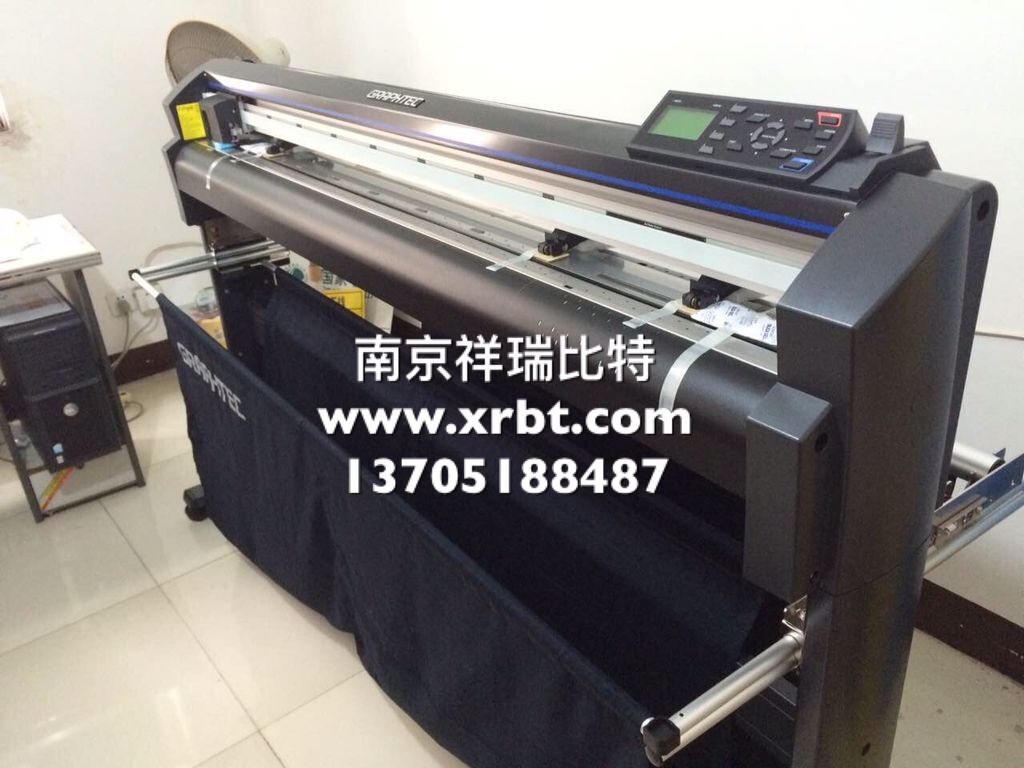

 介质篮和可分3段调节压力的压轮(*2),提供了更安定的走纸性能,支持更多宽幅的切割材料。
 * 1:Graphtec指定的切割材料和条件
 * 2:中间的压轮使用的功能.两端的压轮可分2段调节压力.60型除外.

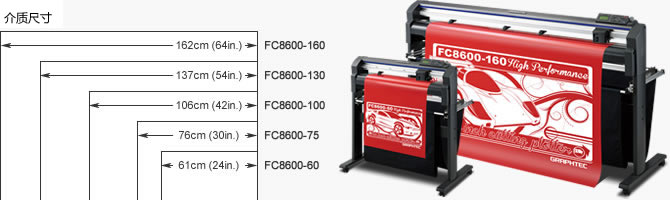

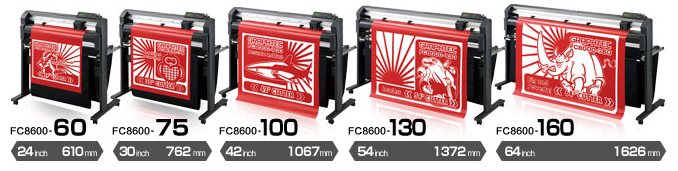

 支持所有要求的5种尺寸
 可切割61cm(24英寸)至162cm(64英寸)宽的产品系列


运用广泛
墙上广告(室内外标牌) 广告设计(大尺寸的寻边切割) 指示牌(户外指示牌)
标签/标贴(小尺寸的寻边切割) 服装标贴(热转印) 服装制版
车身广告 车贴 交通标牌(高强度反光膜*)

喷砂橡胶
提高生产率的各种功能、结构
 带ARMS拷贝
 新的第五代ARMS5.0提供了高精度的寻边切割。复制多个切割数据时,支持含ARMS命令的切割数据。复制多个数据时,没有电脑也能完成。这大幅度提高了工作效率。横切功能打开时,介质可以通过横切刀横切分割开。
 内置网络用接口
 标配了USB2.0(full speed),RS-232C和Ethernet(10BASE-T/100BASE-TX)。
通过这些接口,在局域网内就可 共享这些刻绘机。可以一台电脑连接一台
刻绘机,也可以多台电脑连接多台刻绘机。

 支持点线切割
 点线切割是通过控制切割力来提高穿透量而不是刀片的上下运动而实现的,提高了工作效率。它适于轮廓切割,POP标牌的折线制作以及贴花的切割
 自动分组

自动分组是一项新功能,它自动将很长的切割材料按顺序分割成小份而中间没有间隔,从而无缝完成长尺寸的加工制作。介质的移动由于分割而最小化,从而提高了精度。

 操作直观,使用简便

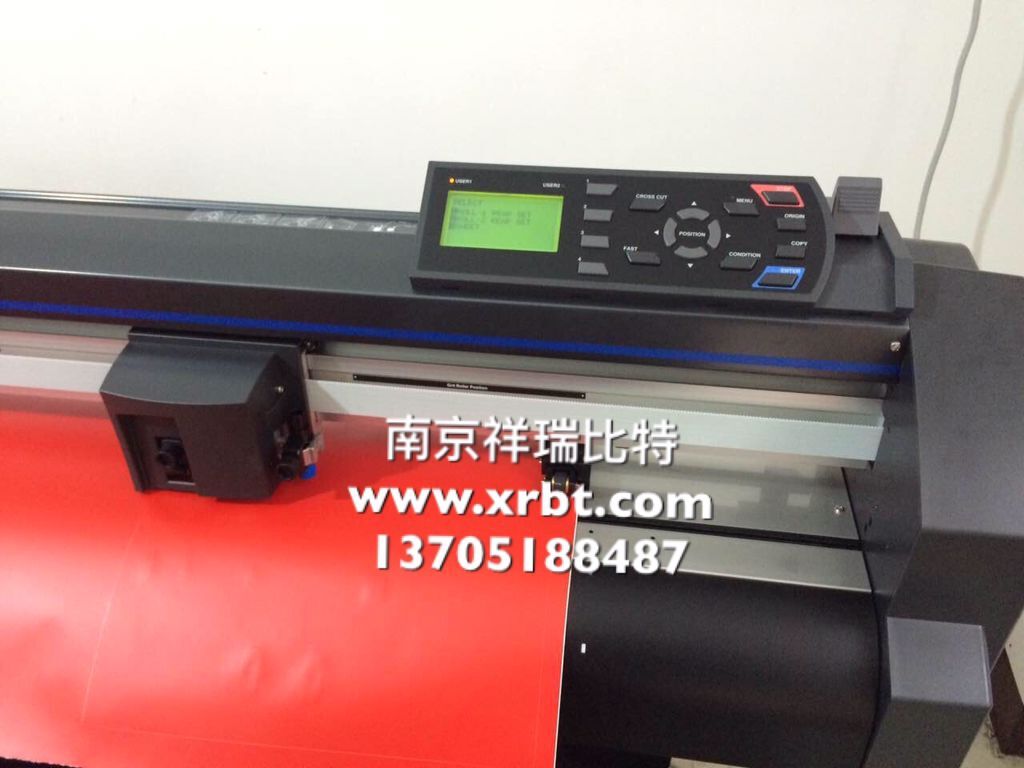

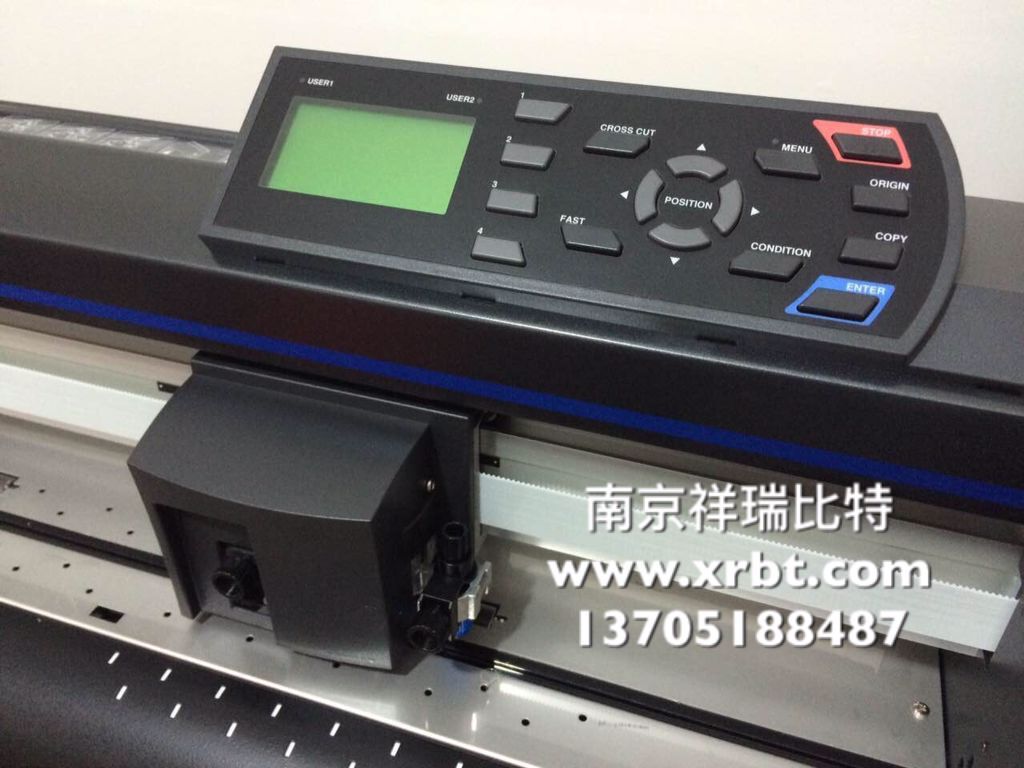

更大的LCD和操作简单的操作键,能更方便地设定FC8600。设定通过光标显示就能完成,且能使用数种语言。
 双用户配置
一台机可为2个用户单独保存切割条件。每个用户可设定8个切割条件。2个用户
间通过FAST键进行切换。一台机可在数个用户间共享,或用户数个不同的使用
目的。

 切割和绘图的双工具配置 (选件)
它拥有一支笔和一把刀。刀用于对图案轮廓进行穿孔切割。该工具会在需要时自动切换为切割和绘图。

改进了的ARMS5.0,用于高精度切割
自动检测定位标记


第一个定位标记将在较大的搜索区域里被自动检测到,从而降低了手动移动传感器定位的难度。
改善了校准标记搜寻的操作。

扩大了有效切割区域


第5代ARMS系统将切割区域扩展到标记覆盖范围以外的区域,从而提高生产效率,减少介质浪费。

坐标轴的4点校准


这是世界最高水平的校准功能,用来校准X轴和Y轴的偏差。
更精确的校准,提高了巡边切割的可靠性和质量。

小区域分割后的补正


沿送纸方向检测完纸中段的mark后,对分割后的区域做4点坐标轴补正。
这个功能保证了长尺寸介质的巡边切割的精度

多个mark的补正


对于多个矩阵排列的设计图案, 机器会自动扫描每一个mark并进行巡边切割。
这样提高了印刷和切割的工作效率。

定位传感器感度的自动调节功能

基于记号的测量反射水平和实际介质的背景色,自动设定校准标记感应传感器的灵敏度。记号颜色与背景有对比时,记号就能被检测到。例如,白色的记号在带有颜色的背景上就可被检测到。

支持ARMS命令


Cutting Master 2 / Cutting Master 3
Graphtec Studio / Plotter Controller
也支持控制校准标记感应系统(ARMS)的特殊指令,ARMS设置参数可用给人电脑设定。

GRAPHTEC STUDIO
GRAPHTEC STUDIO是可简单地创建、编辑裁切数据的软件。人人都可简单描画.编辑图形,对字符数据的加工、着色、绘制进行设定。

GRAPHTEC STUDIO 详细
何为GRAPHTEC STUDIO

Graphtec Studio中配置有用于创建剪裁设计的所有工具和功能。以下为其中一项功能示例。

具备可供创建直线、圆弧、圆、正方形、长方形、多边形、写意、曲线的直观性描绘工具。

GRAPHTEC STUDIO 的主要功能

线种设定

制图时,可根据线的种类、粗细等进行直观设定。

编辑设定

对于所创建图形等存在重合的制品,可具体使用结合或修剪等功能进行编辑。

自选图形

自选图形丰富,共有68种。还可简单进行编辑。

涂色功能

可对所绘制的图等简单地进行涂色。另外,还可将图形绘制得具有层次感和花纹效果。

绘制设定

可利用Grphtec Studio 确认、变更刻绘的当前设定。
可简易切换所连接的刻绘机。

其他功能

• 具备所有文字处理功能的文本工具。
• 分组、分组解除、对象(Object,下同)的位置调整。
• 变更对象的形状,为创建唯一外观的点的移动、编辑或删除。
• 向对象追加阴影。
• 用于删除部分对象或要素的独创擦除工具。
• 轮廓的追加或“结合”、“抠除”、“修剪”、通过“拆分”对特别对象实施合并的编辑。
• 通过尺寸变更、旋转、反转来操作对象。
• 采用创建模式化复制的创新方法,以“复制”方式拷贝对象。
• 用于创建位图标志的带轮廓的版本以及轮廓剪切线,方便使用的位图跟踪功能。
• 借助自动生成的Tombo,可准确、简单开展贴花的寻边切割工序。
• 可用自定义颜色、梯度、花纹涂绘相关要素。
• 无限制的“取消”和“重复”操作。
• 可同步驱动多个刻绘机的设计。
• 通过裁切设定的变更等、扩大刻绘机的控制。

运行环境

Windows

适用OS (※1) Windows 7 / Windows 7 x64 Edition Ultimate / Enterprise / Professional / Home Premium / Home Basic
Windows Vista / Windows Vista x64 Edition Ultimate / Enterprise / Business / Home Premium / Home Basic
Windows XP Professional / Home Edition
Windows XP x64 Edition Professional
PC推荐环境 CPU 1GHz以上的处理器(推荐2GHz)
内存 1GB (推荐2GB)
硬盘容量 100MB以上
显示器 800×600 32位色以上 (推荐1024×768)

MAC

适用OS MAC OS X 10.5 ~ 10.8
PC推荐环境 CPU 1GHz以上的处理器(推荐2GHz)、配置Intel处理器的Mac
内存 1GB (推荐2GB)
硬盘容量 100MB以上
显示器 800×600 32位色以上 (推荐1024×768)
