产品高品质的基本性能
刻绘机CE6000系列配置具备卓越的基本性能，广泛应用于注册图标、印刷行业等专业用途及业余爱好等领域。
|
|
超长的稳定裁切
随着运输技术的提高和各种结构的改善，借助ARMS可高精度读取裁切线（Tombo），实现稳定的超长裁切。保证长度(※):120和60为5m、40为2m。通过提高稳定性，无论是专业人员还是初学者，都可放心进行超长尺寸的裁切作业。
(※) 超长尺寸作业需使用专用介质篮。
分割连接示意图
为防止超长裁切时发生倾斜，可将超长数据按页面进行分割，逐页依次进行裁切。以便缩短走纸量，实现稳定裁切。
如实现更高精度的裁切或进行超出保证长度的裁切时，利用该功能将方便进行裁切。
拥有折叠线裁切功能等裁切模式
CE6000拥有折叠线裁切功能，支持抠图加工。因通过压力控制来进行折叠线裁切，笔（Pen）上下浮动较小，可进行高效加工。可用于标签边框的裁切、POP折缝、剪切线等的加工。
(※) 需使用裁切用载纸。
|
|

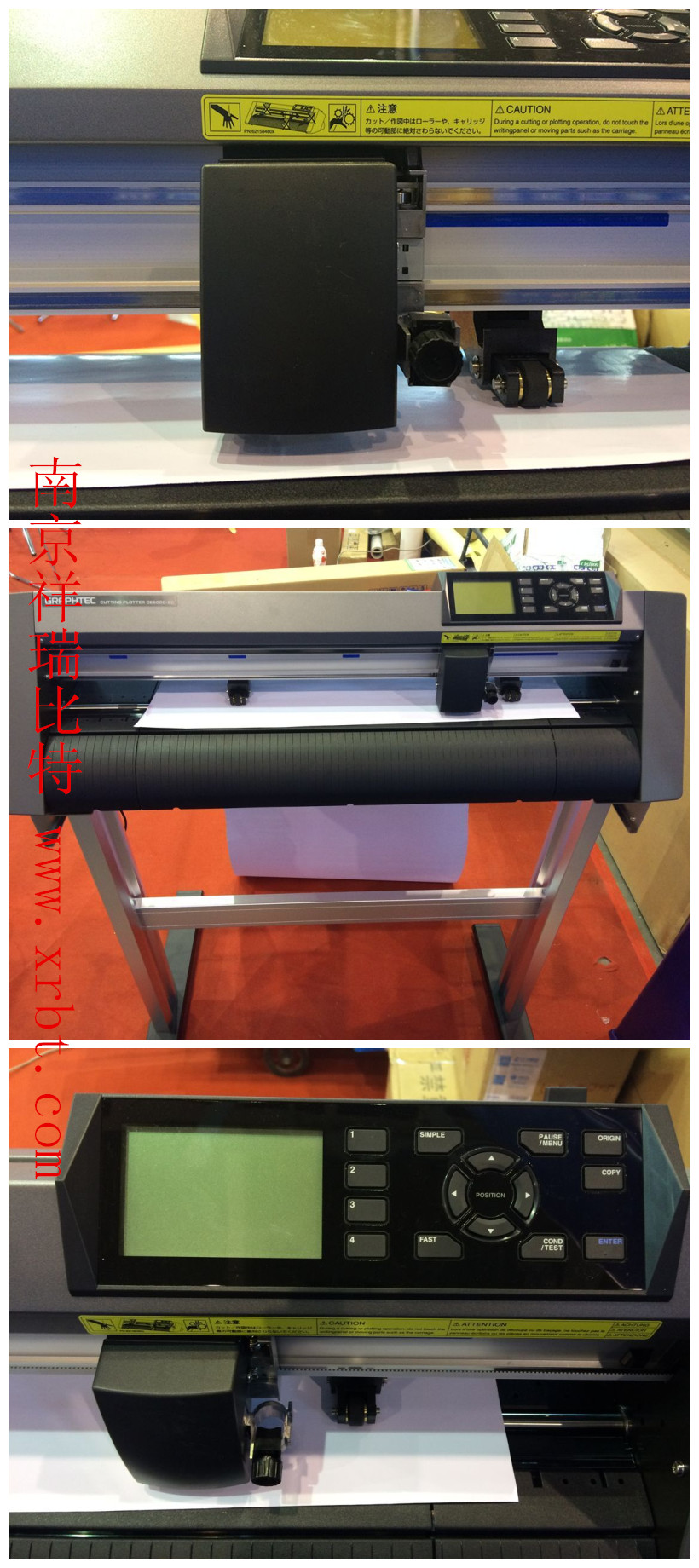

刻绘机 CE6000
特长2「自动标记（Tombo）读取系统 ARMS 5.0」。
凭借强化版ARMS，实现高精度寻边切割
CE6000系列刻绘机中，配置功能大幅强化的自动标记（Tombo）读取系统“ARMS 5.0”。由此可提高裁切线（Tombo）检测的精度，高精度实施印刷物的轮廓裁切。另外，利用ARMS时，裁切范围得以扩大，不浪费纸张，在生产方面兼顾了成本/环保要求。
CE6000得以强化的ARMS功能
|
|
标记（Tombo）自动检测
|
自动检测第一个标记线（Tombo）的功能。无需手动将传感器移动到标记线
（Tombo）部位。通过全新标记线（Tombo）检测方法，检测范围得到前所未
有的扩大。还可检测负方向的第一个标记线（Tombo）。
|
扩展裁切范围
|
扩大ARMS裁切范围。ARMS4.0之前的版本，其裁切范围仅限于标记（Tombo）
框内侧，而ARMS5.0版本还可裁切标记（Tombo）框外侧。可有效利用纸张，
提高生产效率。
|
缩短检测时间
|
变更标记（Tombo）的检测顺序，大幅度缩短标记（Tombo）检测时间。
只需传统机型所用时间的1/2，即可完成标记（Tombo）检测。
|
ARMS复印
|
支持带标记（Tombo）的数据，只需传输一次数据后，
无需使用PC即可连续复印。大幅提高Print & Cut的生产率。
PC只需实施最初的1次操作，即使在复印过程中亦可进行其它作业。
|
|
|
简单模式
该功能可根据用户需求，仅显示最低限度的菜单。
为防止尚未习惯使用刻绘机之人员的误操作，对只能实施规定作业的使用者保留设定值，可根据使用者熟练程度切换相应的菜单显示。
本体面板
|
|
面板采用加大的LCD画面，以求操作的便利性。
其它 便利功能
8种模式条件记忆功能
可注册8种模式的裁切条件。
通过点触式操作，即可根据所裁切素材，简单变更条件设定。
排序功能
为使进纸方向的移动量达到最小限度，刻绘机配置有排列裁切顺序的排序功能。可缩短裁切时间，提高生产率。
|
|
GRAPHTEC STUDIO
|
|
GRAPHTEC STUDIO是可简单地创建、编辑裁切数据的软件。人人都可简单描画.编辑图形，对字符数据的加工、着色、绘制进行设定。
|
|
Graphtec Studio中配置有用于创建剪裁设计的所有工具和功能。以下为其中一项功能示例。
具备可供创建直线、圆弧、圆、正方形、长方形、多边形、写意、曲线的直观性描绘工具。
|
|
制图时，可根据线的种类、粗细等进行直观设定。
|
|
对于所创建图形等存在重合的制品，可具体使用结合或修剪等功能进行编辑。
|
|
自选图形丰富，共有68种。还可简单进行编辑。
|
|
可对所绘制的图等简单地进行涂色。另外，还可将图形绘制得具有层次感和花纹效果。
|
|
可利用Grphtec Studio 确认、变更刻绘的当前设定。
可简易切换所连接的刻绘机。
|
|
• 具备所有文字处理功能的文本工具。
• 分组、分组解除、对象（Object，下同）的位置调整。
• 变更对象的形状，为创建唯一外观的点的移动、编辑或删除。
• 向对象追加阴影。
• 用于删除部分对象或要素的独创擦除工具。
• 轮廓的追加或“结合”、“抠除”、“修剪”、通过“拆分”对特别对象实施合并的编辑。
• 通过尺寸变更、旋转、反转来操作对象。
• 采用创建模式化复制的创新方法，以“复制”方式拷贝对象。
• 用于创建位图标志的带轮廓的版本以及轮廓剪切线，方便使用的位图跟踪功能。
• 借助自动生成的Tombo，可准确、简单开展贴花的寻边切割工序。
• 可用自定义颜色、梯度、花纹涂绘相关要素。
• 无限制的“取消”和“重复”操作。
• 可同步驱动多个刻绘机的设计。
• 通过裁切设定的变更等、扩大刻绘机的控制。
|
|
适用OS (※1)
|
Windows 7 / Windows 7 x64 Edition
|
Ultimate / Enterprise / Professional / Home Premium / Home Basic
|
|
Windows Vista / Windows Vista x64 Edition
|
Ultimate / Enterprise / Business / Home Premium / Home Basic
|
|
Windows XP
|
Professional / Home Edition
|
|
Windows XP x64 Edition
|
Professional
|
|
PC推荐环境
|
CPU
|
1GHz以上的处理器（推荐2GHz）
|
|
内存
|
1GB （推荐2GB）
|
|
硬盘容量
|
100MB以上
|
|
显示器
|
800×600 32位色以上 （推荐1024×768）
|
|
适用OS
|
MAC OS X 10.5 ～ 10.8
|
|
PC推荐环境
|
CPU
|
1GHz以上的处理器（推荐2GHz）、配置Intel处理器的Mac
|
|
内存
|
1GB （推荐2GB）
|
|
硬盘容量
|
100MB以上
|
|
显示器
|
800×600 32位色以上 （推荐1024×768）
|
|
|
Cutting Master 3
|
|
Cutting Master3是可从Adobe Illustrator 或 Corel DRAW直接进行裁切输出的插件软件。
|
|
何为Cutting Master 3 ？
Cutting Master 3 是 Adobe Illustrator / Corel DRAW 的插件软件。
以现有 Adobe Illustrator或Corel DRAW所创建的图形或图片的路径信息为基础，自动生成裁切线，可由GRAPHTEC刻绘机进行裁切输出。还可进行Tombo或Tile分割等各种设定及刻绘机的操控。
|
|
Tombo可进行2点、3点、4点校正用以及段校正用设定。可根据所要求的精度或寻边切割时裁切范围的尺寸，进行区别使用。
|
|
Tile分割是裁切比所用刻绘机尺寸更大的尺寸时所要进行的操作。已分割的各Tile，作为单个页面单独进行裁切。当然，即使实行2分割也无法取得合适尺寸时，可进行被称为3×4（裁切输出12个页面）模式的裁切。
|
|
矩阵复制是制作多枚同一制品时所使用的功能。只要设定在纵、横方向各设置多少枚，并设定复制对象的间隔，即可简单且均一配置所要复制的制品。
|
|
通过使用外框线，在裁切乙烯材料的广告牌或图片时，可方便去除多余材料。
|
|
适用OS
|
Windows 7 /
Windows 7 x64 Edition
|
Ultimate / Enterprise / Professional / Home Premium / Home Basic
|
Windows Vista /
Windows Vista x64 Edition
|
Ultimate / Enterprise / Business / Home Premium / Home Basic
|
|
Windows XP
|
Professional / Home Edition
|
|
Windows XP x64 Edition
|
Professional
|
|
适用应用程序
|
Adobe Illustrator
|
CS4, CS5, CS6
|
|
Corel CorelDRAW
|
X4, X5, X6
|
|
PC推荐环境
|
CPU
|
1GHz以上的处理器（推荐2GHz）
|
|
内存
|
1GB（推荐2GB）
|
|
硬盘容量
|
100MB以上
|
|
显示器
|
800×600 32位色以上
（推荐1024×768）
|
|
适用OS
|
MAC OS X 10.5 ～ 10.8
|
|
适用应用程序
|
Adobe Illustrator (※1)
|
CS4, CS5, CS6
|
|
PC推荐环境
|
CPU
|
1GHz以上的处理器（推荐2GHz）、装配Intel处理器的Mac
|
|
内存
|
1GB （推荐2GB）
|
|
硬盘容量
|
100MB以上
|
|
显示器
|
800×600 32位色以上 （推荐1024×768）
|
|
其他功能
• 具备所有文字处理功能的文本工具。
• 分组、分组解除、对象（Object，下同）的位置调整。
• 变更对象的形状，为创建唯一外观的点的移动、编辑或删除。
• 向对象追加阴影。
• 用于删除部分对象或要素的独创擦除工具。
• 轮廓的追加或“结合”、“抠除”、“修剪”、通过“拆分”对特别对象实施合并的编辑。
• 通过尺寸变更、旋转、反转来操作对象。
• 采用创建模式化复制的创新方法，以“复制”方式拷贝对象。
• 用于创建位图标志的带轮廓的版本以及轮廓剪切线，方便使用的位图跟踪功能。
• 借助自动生成的Tombo，可准确、简单开展贴花的寻边切割工序。
• 可用自定义颜色、梯度、花纹涂绘相关要素。
• 无限制的“取消”和“重复”操作。
• 可同步驱动多个刻绘机的设计。
• 通过裁切设定的变更等、扩大刻绘机的控制。
运行环境:Windows/MAC
一机多用：广告标贴、标签、控制面板、手机美容、手机按键、序列号标贴、安全标志、服饰热转印等切割。
多品种小批量：一份、十份、成百上千份，无论数量、品种多少，都能轻松制作可以切割通过电脑设计的任意形状曲线，摆脱了传统工艺的诸多限制。
交货及时：交货期短！按需而印，不浪费，仅需试打一张样张即可确认最终输出效果，避免纠纷。
低成本：无需制版及刀模，只需从电脑直接输出即可。
|
图王刻字机CE6000系列规格
|
|
项目
|
图王刻字机CE6000-40
|
图王刻字机CE6000-60
|
图王刻字机CE6000-120
|
CE6000-120-AMO
|
|
CPU
|
32-BIT CPU
|
|
配置
|
滚动轧轴型
|
|
驱动方式
|
数字式伺服驱动
|
|
最大切割面积（W*L)
|
375MM*50M*1
|
603MM*50M*1
|
1212MM*50M*1
|
精度保证的切割面积(W*L)
(实用介质放置筐时适用）
|
365MM*2M*1
|
584MM*2M*1
584MM*5M*1
|
1194MM*2M*1
1194MM*5M*1
|
|
可安装介质的尺寸
|
MAX.484MM
MIN.50M
|
MAX.721MM
MIN.50MM
|
MAX.1346MM
MIN.120MM
|
|
压轮数目
|
2个
|
2个
|
3个
|
4个
|
|
最大切割速度
|
600MM/S(所有方向）
|
900MM/S(呈45度角方向）
|
1000MM/S(呈45度角方向）
|
|
最大加速度
|
21.2M/S2(呈45度角方向)
|
13.9M/S2(呈45度角方向)
|
|
最大切割力
|
2.97N（300GF)分31段
|
4.41N（450GF)分38段
|
|
|
瞬时最大力（不保证）
|
3.2N（330GF)
|
4.9N（500GF)
|
|
|
最小字符尺寸
|
约5MM见方数字（随字体和介质类型变化）
|
|
机械分辨率
|
0.005MM
|
|
软件编程分辨率
|
GP-GL:0.1/0.05/0.025/0.01MM、HP-GL TM：0.025MM
|
|
重复精度
|
打印时MAX.0.1MM至2M*1
|
|
可安装的刀笔数量
|
1个
|
|
刀片种类
|
超硬钢
|
|
笔的类型
|
油性圆珠笔 水性纤维笔头
|
|
适用介质类型
|
不干胶（乙烯树脂型，荧光纸，反射型）。不包括：高强度反射膜，达0.25MM厚。
|
|
点线切割功能
|
有（通过控制刀压进行操作）
|
|
接口
|
RS-232C,USB2.0(FULL SPEED)
|
|
缓冲内存
|
2MB
|
|
指令组
|
GP-GL/HP-GL TM 模拟（由菜单到命令下达、 从GP-GL、HP-GL TM选出、或自动检测）
|
|
显示屏
|
LCD240 DOTS*128DOTS.10国语言
|
|
巡边切割功能
|
有（ARMS5.0）划分区域实用多个MARK的校准功能，方向轴的4点校准功能，自动扫描MARK功能
|
|
电源
|
100至120V AV和200至240V AV、5060HZ
|
|
电力消耗
|
120VA
|
|
操作环境
|
温度：10摄氏度到35摄氏度，湿度：35%至80%RH(无冷凝）
|
|
保证精度环境
|
温度：16摄氏度到32摄氏度，湿度：40%至70%RH(无冷凝）
|
|
外部尺寸（W*H*D)
|
约为672*338*266（MM）
|
约为900*593*1046（MM）
|
约为1541*736*1250（MM）
|
|
重量
|
约为10.5KG
|
约为21KG（含脚架8.1KG)
|
40.5KG(含脚架16.4KG）
|
|
包括的软件
|
WINDOWS驱动程序，GRAPHTEC工作室，切割大师3，刻印机控制器
|
|
兼容的操作系统
|
WINDWS7/VISTA/XP、MAC OS10.5.8到10.8
|
兼容标准
|
安全规格：OUL（美国）、CE标记（欧洲）
|
|
FCC CLASS A (美国）、EN55022 CLASS A(欧洲）
|
*1：在GRAPHTEC指定的切割条件及介质下工作，在长尺寸切割时，实用了纸框。
*2：要了解有关与OS或者应用软件兼容性问题，请参见GRAPHIC网站或与本公司联系。
|
选配
|
|
项目
|
行哈
|
描述说明
|
|
台架
|
ST0100
|
CE6000-60的台架
|
|
|
PG0100
|
CE6000-60的的纸筐
|
|
|
PG0101
|
CE6000-120/120-AMO的纸筐
|
|
|
|
供货
|
|
项目
|
型号
|
描述说明
|
包装
|
|
刀架
|
PHP33-CB09N-HS
|
用于直径0.9MM的刀片（CB09U系列）
|
1套/包
|
|
PHP33-CB15N-HS
|
用于直径1.5MM的刀片（CB15U系列）
|
1套/包
|
|
刀片
|
CB09UB-5
|
0.9MM直径超纲刀片
|
5片/包
|
|
CB09UB-K60-5
|
0.9MM直径用于切割薄膜
|
5片/包
|
|
CB15U-5
|
直径1.5MM超纲刀片
|
5片/包
|
|
CB15UB-2
|
直径1.5MM用于切割小字符
|
2片/包
|
|
水性纤维头笔
|
KF700-BK
|
黑色笔
|
10支/盒
|
|
KF700-RD
|
红色笔
|
10支/盒
|
|
KF700-BL
|
蓝色笔
|
10支/盒
|
|
纤维头笔笔架
|
PHP31-FIBER
|
用于KF700系列
|
1套/包
|
|
水性圆珠笔
|
KB700-BK
|
黑色笔
|
10支/盒
|
|
圆珠笔笔架
|
PHP34-BALL
|
用于KB700系列
|
2片/包
|
|
载纸
|
CR09300-A3
|
A3大小、用于没有衬里的介质
|
2个/包
|
|
切割垫
|
CE6-CM40-2
|
用于CE6000-40
|
2个/包
|
|
CE6-CM60-2
|
用于CE6000-60
|
2个/包
|
|
CE6-CM120-2
|
用于CE6000-120
|
2个/包
|
|
|
|
标准附件
|
|
项目
|
数量
|
描述说明
|
|
电源线
|
1
|
电缆类型根据目标范围进行调整
|
|
刀架
|
1
|
CB09系列切割刀片的PHP33-CB09N-HS
|
|
刀片
|
1
|
CB09UB,0.9MM直径超纲刀片
|
|
横切刀
|
1
|
用于人工切割介质的切割刀具
|
|
纤维头笔笔架
|
1
|
PHP31-FIBER,KF700系列纤维头笔
|
|
水性纤维头笔
|
1
|
KF700-BK(黑墨水)
|
|
介质载纸
|
1
|
A3规格，1片/盒 用于CE600-40
|
|
卷材存储架
|
1
|
用于CE6000-40,60*3
|
|
台架
|
1
|
用于CE6000-60*3.CE6000-120/120-AMO
|
|
USB线
|
1
|
USB线，2.9M长
|
|
DVD-ROM
|
1
|
用户手册，WINDOWS驱动软件，软件（PLOTTER CONTROLLER，CTTING MASTER3，GRAPHTEC STUDIO
|
